高頻脫水篩是隆中重工的一項重要脫水設備，主要應用于尾礦干排、精礦脫水、煤泥分離等行業，具有處理量大，脫水充分，技術經濟效果顯著，適用范圍廣等特點。

高頻脫水篩的工作原理如下所述：

1、高頻脫水篩區別于一般式膠帶聯軸驅動方式，采用獨特的激振器。運動軌跡更加穩定可靠。

2、當兩臺電機作同步反向旋轉時，其偏心塊所產生的振動力在平行電機軸線的方向相抵消，在垂直電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。

3、兩機軸相對篩面在垂直方向有一傾角，在振動力和物料自重力的聯合作用下，篩面上的物料沿著連續的跳躍式向前運動。

4、在與篩面相遇的過程中，使小于篩孔的物料和水穿透篩面，從而實現脫水、脫泥和分 。

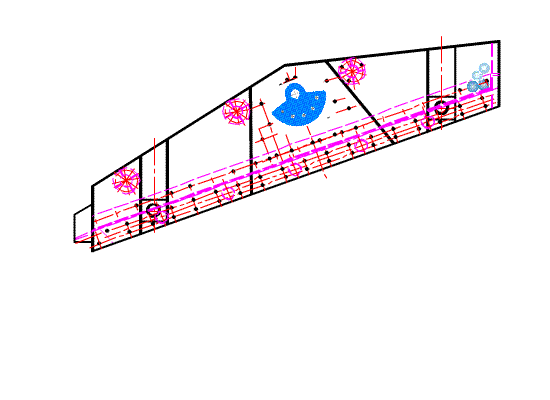

與傳統的脫水篩不同，隆中重工生產的高頻脫水篩在設計方面與眾不同：

1、脫水篩的篩板主要部分在水平方向向上偏，篩板后部與主板成45 角；

2、兩個平衡的振動電機水平安裝，一個在另一個上端，旋轉時不平衡的重力產生的回轉效果，確保脫水篩能夠穩定工作，并且**限度的降低噪音；

3、篩網采取嵌入式，便于安裝和局部更換。

隆中重工生產的高頻脫水篩無論是在設計上還是在工作原理方面，都采用了良好的人性化的設計方案，降低了設備的故障發生率，提高了用戶的生產效益！
